Прибор «ВС-ВЕКТОР-АП220»

Прибор «ВС-ВЕКТОР-АП220» предназначен для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения. Применяется для создания на объекте системы пожарной и охранной сигнализации и пожарного оповещения.

Отдельный прибор «ВС-ВЕКТОР-АП220» может быть использован для целей пожарной и охранной сигнализации и оповещения на небольшом объекте.

Группы приборов «ВС-ВЕКТОР-АП220» и «ВС-ВЕКТОР-АП250» совместно с системой передачи извещений «ВЕТТА-2020», объединяющей до 40 приборов, обеспечивают на средних и больших объектах пожарную сигнализацию и пожарное оповещение, охранную защиту в полном объеме.

Особенности

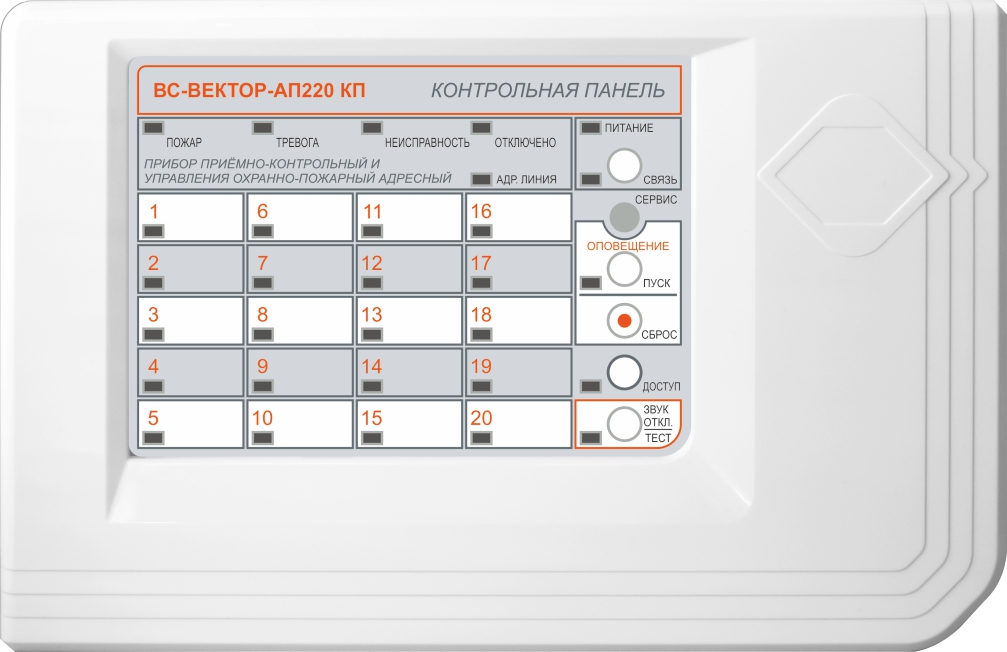

1. Основу прибора составляет адресная контрольная панель «ВС-ВЕКТОР-АП220 КП». Совместно с контрольной панелью может быть использовано устройство регистрации событий «ВС-УРС ВЕКТОР».
2.  Прибор может работать в автономном режиме, или в составе пультовой системы, системы передачи извещений «ВЕТТА-2020».
3. К адресному прибору «ВС-ВЕКТОР-АП220» подключается до 140 адресных устройств – адресных пожарных и охранных извещателей, адресных оповещателей, тревожных кнопок, других адресных устройств.
4. В приборе реализованы алгоритмы принятия решения о пожаре «А», «В», «С» по СП484. 1311500.2020.

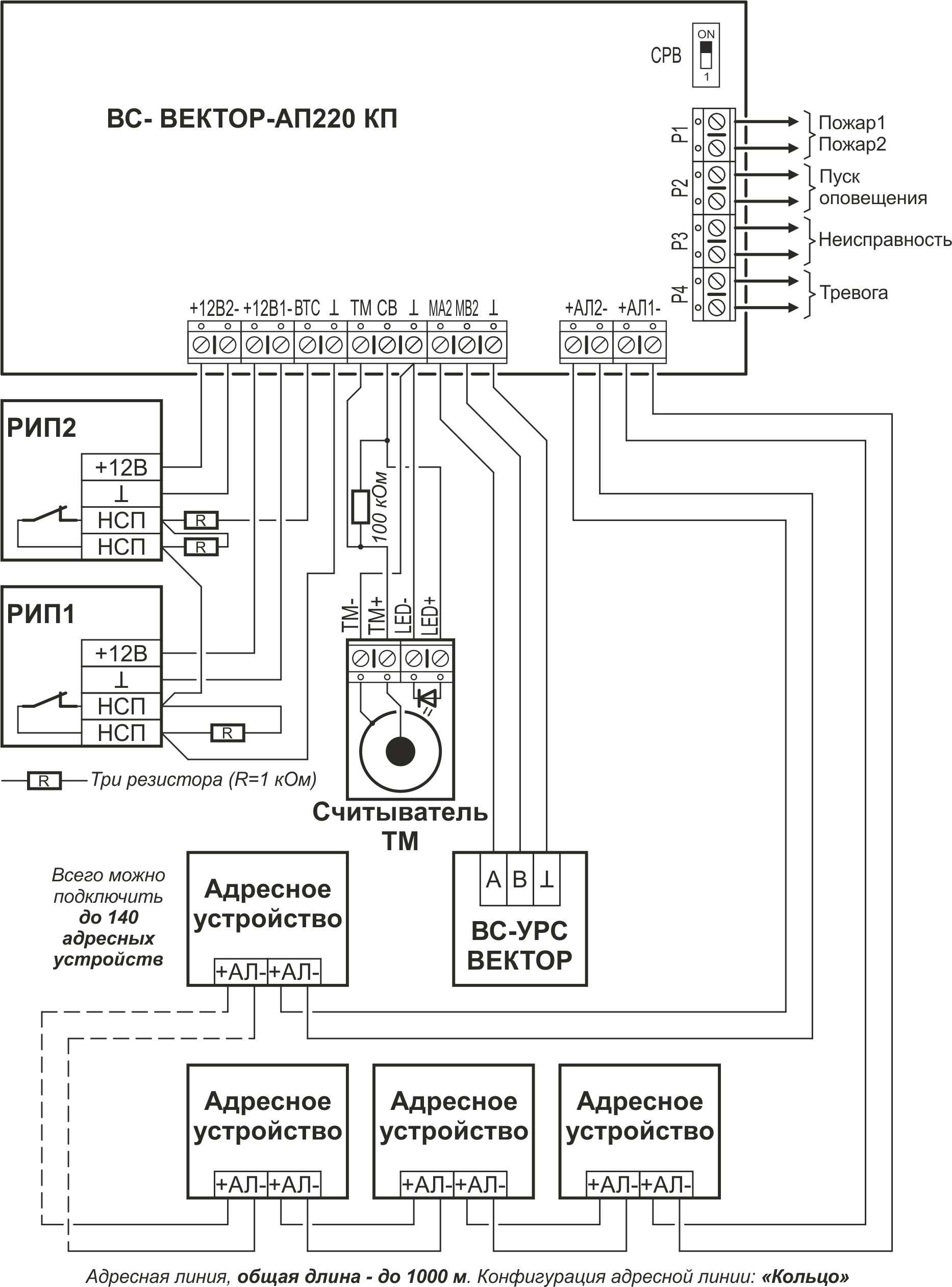

5. Адресные устройства подключаются к двухпроводной адресной линии связи прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». Для проводов с площадью сечения 0,5 кв. мм длина адресной линии составляет до 1,0 км. В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины адресной линии разных вариантов конфигурации и различных сечений проводов доступен программный калькулятор.
6. Адресные устройства получают питание от адресной линии. Адресные оповещатели в режиме оповещения дополнительно получают питание от автономных источников питания – литиевых батарей.
7. В приборе предусмотрен запуск пожарного оповещения ручным способом при помощи кнопки «Пуск» КП прибора, либо с помощью адресного устройства дистанционного пуска «ВС-УДП-АП».
8. Управление адресными зонами и группами зон выполняется с помощью электронных ключей ТМ, общим количеством до 255.
9. Прибор имеет интерфейс RS-485 для работы с пультовой системой, системой передачи извещений «ВЕТТА – 2020» и для подключения устройства регистрации событий «ВС-УРС ВЕКТОР».
10. Контрольная панель имеет 19 зон охраны, за которыми закрепляются адресные извещатели. Тип зоны определяется типами извещателей, закрепленных за зоной охраны: пожарная, охранная, смешанного типа – охранно-пожарная. Все оповещатели прибора закрепляются за единой зоной оповещения. Если прибор работает в составе системы «ВЕТТА-2020», то оповещатели прибора могут быть включены в группы (зоны) оповещения, общие для системы.
11. Управление зонами выполняется с помощью электронных ключей ТМ. Один ключ может быть закреплен за группой зон, таким образом образуется раздел ключа. Разделы ключей могут быть пересекающимися – зоны могут входить в несколько разделов.
12. Прибор ведёт журнал событий с привязкой ко времени размером 2000 событий. Посмотреть журнал событий можно с помощью устройства регистрации событий «ВС-УРС ВЕКТОР», компьютерной программы «Конфигуратор» прибора «ВС-ВЕКТОР-АП220» или средствами «ВЕТТА-2020», при работе в составе системы.
